LH型电动葫芦桥式起重机

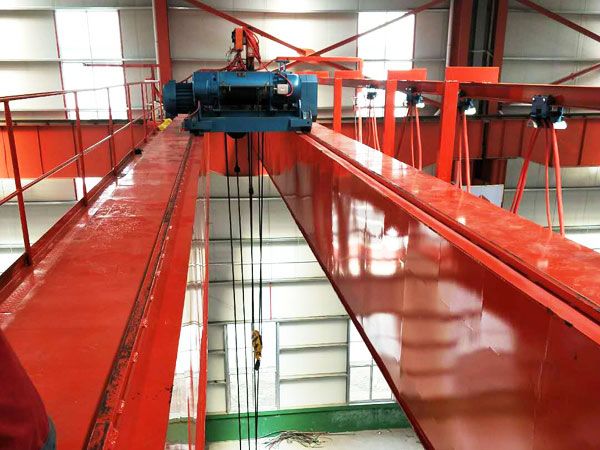

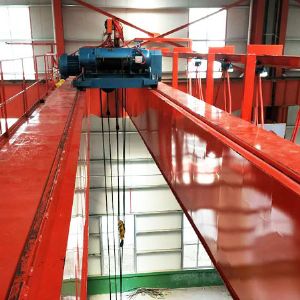

LH型电动葫芦桥式起重机（简称“葫双”），以电动葫芦作为起升机构，桥架采用半便轨箱形梁，电缆导电，与端梁用可拆式螺丝联结。“葫双”自重轻、体积小、结构简单、成组行好、经济实用。安装、使用、维修、运输方便。适用于轻、中级制度的机械车间、仓库、料厂、装配和装工作。“葫双”外尺寸交小、轮压较低价格低廉，是一种新型的桥式起重机。

LH型电动葫芦桥式起重机

技术规格 Technical Specification

起重机型号		75	105	135	165	195	225	255	285	75	105	135	165				195	225	255	285
		LHT100-(LHT100/32)								LHT125
跨度		7.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5	7.5	10.5	13.5	16.5				19.5	22.5	25.5	28.5
起重量		10(10/3.2)								12.5
司机室操纵	质量	4300	5600	7200	9200	12500	14600	16800	21000	4400	5800	7300	10200				13000	15300	19000	21700
	轮压≤	78	84	89	95	104	110	116	127	92	100	104	113				121	127	137	144
地面操纵	质量	3800	5200	6700	8800	12100	14200	16400	20700	3900	5300	6800	9800				12600	14900	18600	21300
		4800								4800
	轮压≤	75	81	86	92	102	107	113	124	89	96	102	110				118	124	134	141
		77								1395
尺寸(mm)	H7	1395	1295	1195	1195	1270	1220	12220	1270	1395	1295	1195	1250				1220	1220	1270	1270
		1195								1195
	H6	420				475			575	420			475						575
	H5	515				590			690	515			587				607		707
	H3	2329	2529	2679	2779	2758	2858	2958	2960	2379	2529	2679	2774				2808	2958	2910	3010
	H2	89	289	439	539	518	618	718	720	139	289	439	534				568	718	670	770
		163								163
	H1	150				200			250	150			200						250
	C2(C2/C4)	1150(1160/1980)								1150
	C1(C1/C3)	940(1600/780)								940
	a	1380		1420	1455	1490			1525	1380	1420					1455	1490		1525
主梁形式		B	B	C	D	E			F	B	C				D		E		F
		G								G
小车轨道		18
小车型号		OE-B08(OE-D08)
端梁型号		QH09				QH10			QH11	QH09				QH10					QH11
电源		三相交流 50 HZ380V
工作级别		A4								A3
